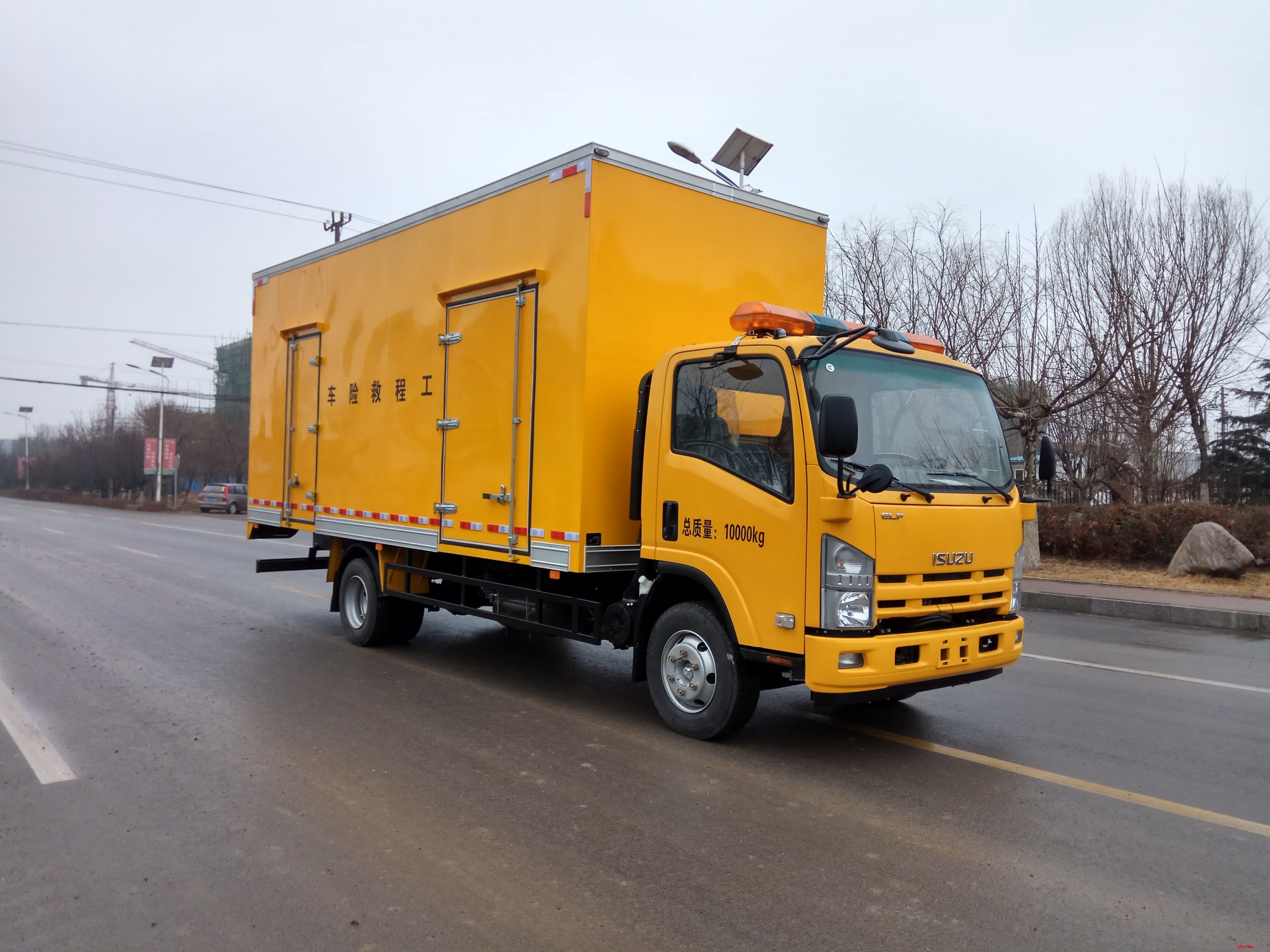

| 整车型号 | QJM5101XXH |
| 底盘型号 | QL1100A8LAY国V底盘 |
| 外形尺寸 | 7995X2430X3700mm |
| 干式变压器 | 额定容量：630kVA； 电压组合：10.5kV±2*2.5%/0.4kV； 连接组别：Dyn11 |
| 环网柜 | 额定电压：12kV，额定频率：50Hz，额定电流：630A，额定短路时耐受电流（有效值）20kA/4S， 额定峰值耐受电流：63kA，额定有功负载开断电流：630A |
| 低压控制柜 | 额定电压：750V，额定频率：50Hz，断路器：一路总开关1250A，两路分支开关630A， 电缆导体截面积：185mm²，输出模式：两路输出（含快速插拔功能）， 具备3种控制模式：自动检相序，自动捡同期和直接输出，采用触摸屏控制，具备无压检测自投切功能 |
| 高压柔性电缆 | 运行电压：8.7/15kV，额定电流：200A，额定频率：50Hz， 导体截面积：50mm²，工频耐压：39kV/5min |
| 低压电缆 | 额定电压：750V，额定频率：50Hz，导体截面积：240mm²，工频耐压：3kV（3.5kV/5min）， 1s短路电流：≥25000A，电导率：≤10µs/min，20°C时导体最大电阻：≤0.1Ω/km |
